CNC takım tezgahları alanında, frezeleme yoğun üretim ortamlarında hakim olan iki tür ekipman vardır: biri dikey işleme merkezi, diğeri ise yatay işleme merkezidir. Her ikisi de CNC işleme merkezleri olarak sınıflandırılmasına ve frezeleme, delme, kılavuz çekme ve delik işleme gibi hassas işleme operasyonları için özel olarak tasarlanmış olmasına rağmen, mekanik yapıları temel farklılıklar sergiler ve bu farklılıkların performansın tüm yönleri üzerinde etkileri vardır.
Ana eksen yönü: belirleyici yapısal özellik

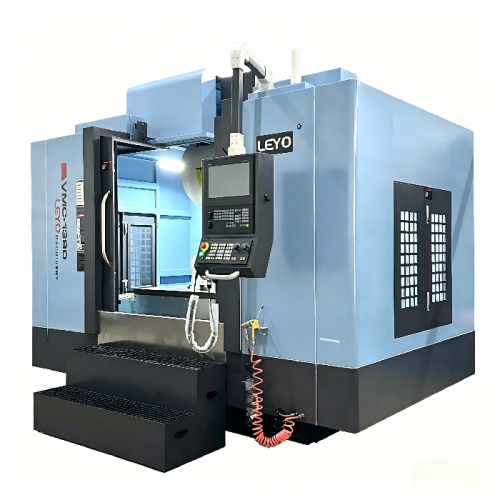

Dikey işleme merkezi ile yatay işleme merkezi arasındaki en dikkate değer fark iş milinin yöneliminde yatmaktadır. Dikey bir işleme merkezinde iş mili dikey olarak, yani çalışma masasına dik olarak monte edilir. Kesici takım iş parçasına yukarıdan yaklaşır ve Z ekseni boyunca hareket eder; çalışma tezgahı ise X ve Y eksenlerindeki hareketlerden sorumludur. Yatay bir işleme merkezinde, iş mili yatay olarak, yani yere paralel olarak monte edilir ve iş parçası, iş miline bakan dönen bir çalışma masasına sabitlenir.
Bu basit geometrik fark, makinenin tüm kinematik zincirini değiştirir. Tipik bir üç eksenli dikey işleme merkezinde sabit bir sütun ve hareketli bir tabla (X/Y) bulunur; iş mili kafası sütun (Z) boyunca hareket eder. Buna karşılık, standart yatay işleme merkezi düzeninde sütun tipik olarak X ve Z yönlerinde hareket eder, tabla ise yerleşik bir dördüncü eksen döner tabla aracılığıyla döner. Yatay işleme merkezi kategorisindeki birçok beş eksenli CNC işleme merkezi, kapsamlı beş taraflı işleme elde etmek için bir devirme mili veya döner tabla ekler.
Çerçeve ve yapısal sağlamlık
Dikey İşleme Merkezleri (VMC) ve Yatay İşleme Merkezleri (HMC), yapısal gereksinimleri açısından farklılık gösterir. VMC'ler tipik olarak bir C-çerçeve tasarımını benimser: sütun yatağa sabitlenir, mesnet dikey olarak hareket eder ve çalışma masası X ve Y yönlerinde hareket eder. Bu düzen kompakttır, uygun maliyetlidir ve kullanımı kolaydır. Çalışma tezgahı genellikle mengeneleri, fikstürleri veya iş parçalarını doğrudan sıkıştırmak için bir T-yuvası konfigürasyonuyla donatılmıştır. Yüksek kaliteli VMC'ler, uzun kesme döngüleri sırasında titreşimi bastırmak ve geometrik doğruluğu korumak için magnezyum karbon dökme demir yatakları ve sütunları kullanır.

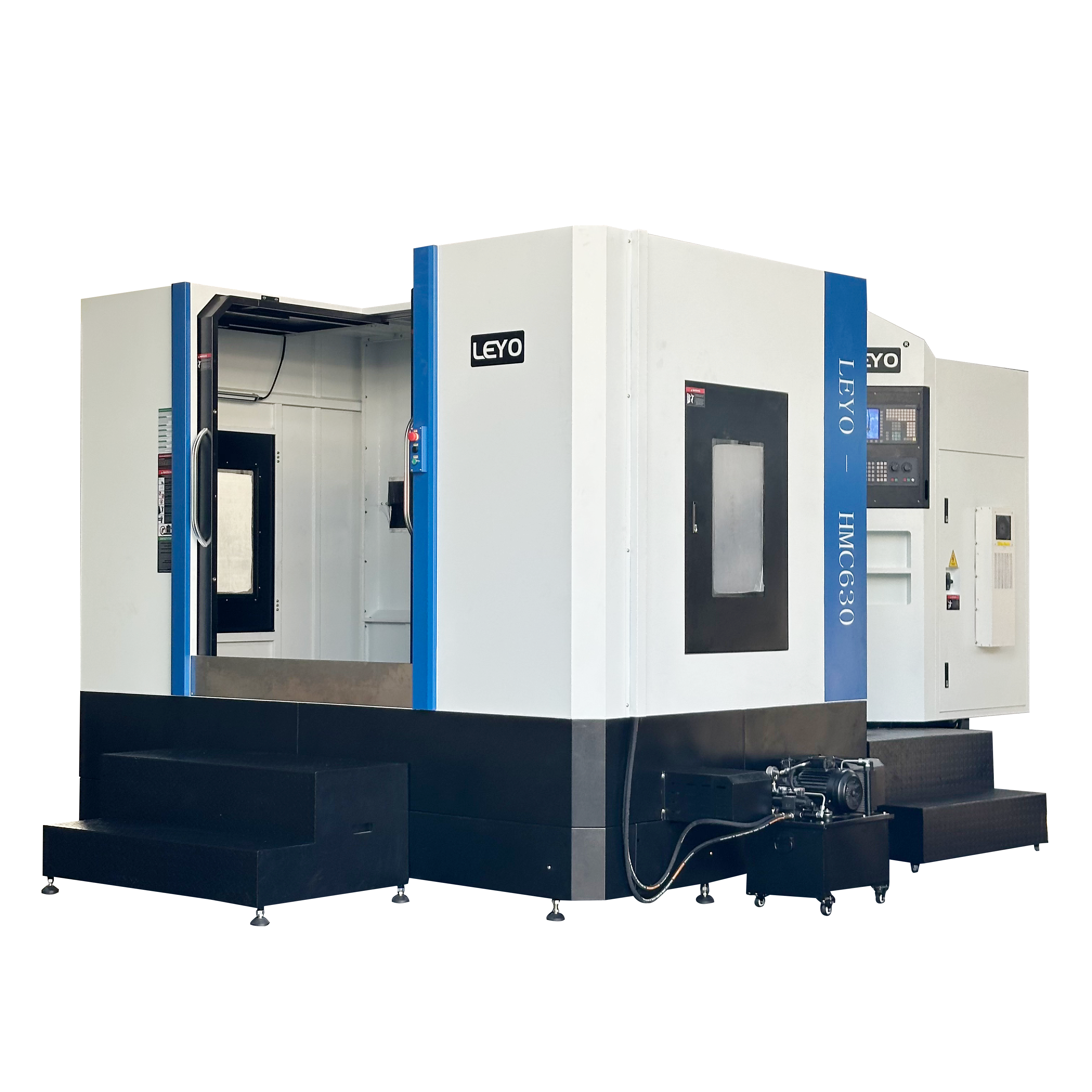

Buna karşılık, yatay işleme merkezleri tipik olarak T şeklinde bir taban veya kutu içinde kutu yapısını benimser. Çalışma masası, entegre bir döner indeksleyici ile donatılmış yatay bir palet sistemi üzerinde dururken, sütun hassas doğrusal kılavuzlar veya kutu kılavuzları boyunca hareket eder. İş mili yatay olduğundan, takım tezgahının ağırlık merkezi daha aşağıdadır ve kesme kuvvetleri kolon yerine doğrudan tezgah yatağına uygulanır. Bu, kesme platformunu daha rijit hale getirir; yatay işleme merkezlerinin genellikle daha yüksek yapısal sağlamlığa sahip olduğu kabul edilir, bu da daha yüksek talaş kaldırma oranları ve daha yüksek kesme derinliklerine çatlama olmadan dayanma yeteneği anlamına gelir.
Eksen konfigürasyonu ve hareket kontrolü
Standart üç eksenli dikey işleme merkezi üç yönde doğrusal hareket sağlar: X, Y ve Z. Bununla birlikte, beş eksenli dikey işleme merkezi iki dönme ekseni ekler - tipik olarak bir devirme iş mili kafası (A ekseni) artı bir döner tabla (C ekseni) veya bir muylu tablası - tek bir kurulumda karmaşık kontur işlemeye ve çok yüzlü işlemeye olanak tanır.
Yatay işleme merkezleri alanında, bir döner tabla (genellikle yay saniyesi cinsinden indeksleme doğruluğuna sahip tam bir dördüncü eksen) standart konfigürasyona zaten dahil edilmiştir. Bu, bir iş parçasının en az üç tarafının tek bir kurulumda işlenmesine olanak sağlar. Bir devirme mili veya ek döner eksenlerle birleştirildiğinde, beş eksenli bir yatay işleme merkezi, operatör müdahalesi olmadan prizmatik bir parçanın altı tarafının tamamını işleyebilir. Bu çok taraflı işleme yeteneği temel olarak kurulum süresini azaltır, işlemler arasındaki istifleme toleranslarını ortadan kaldırır ve parçanın genel doğruluğunu artırır. Yatay işleme merkezleri tipik olarak, paletleri 8 ila 10 saniyede değiştirebilen servo tahrikli bir sistem olan otomatik palet değiştiricilerle donatılmıştır; yükleme ve boşaltmanın iş mili kesmeyle aynı anda gerçekleşmesine olanak tanıyarak iş mili kullanımını maksimuma çıkarır.
Dikey işleme merkezi ile yatay işleme merkezi arasında seçim yaparken öncelikle bu temel yapısal farklılıkları anlamak önemlidir. Ana özellikleri bir veya iki yüzde bulunan prizmatik parçalar için dikey işleme merkezi, kullanımı kolay ve uygun maliyetli bir çözüm sunar. Orta ila yüksek hacimli karmaşık veya ağır iş parçalarının çok yüzeyli işlenmesi için yatay bir işleme merkezi yapısal bir platform, talaş yönetimi ve otomasyon hazırlığı sağlayarak minimum manuel müdahaleyle 24 saat üretime olanak tanır.
